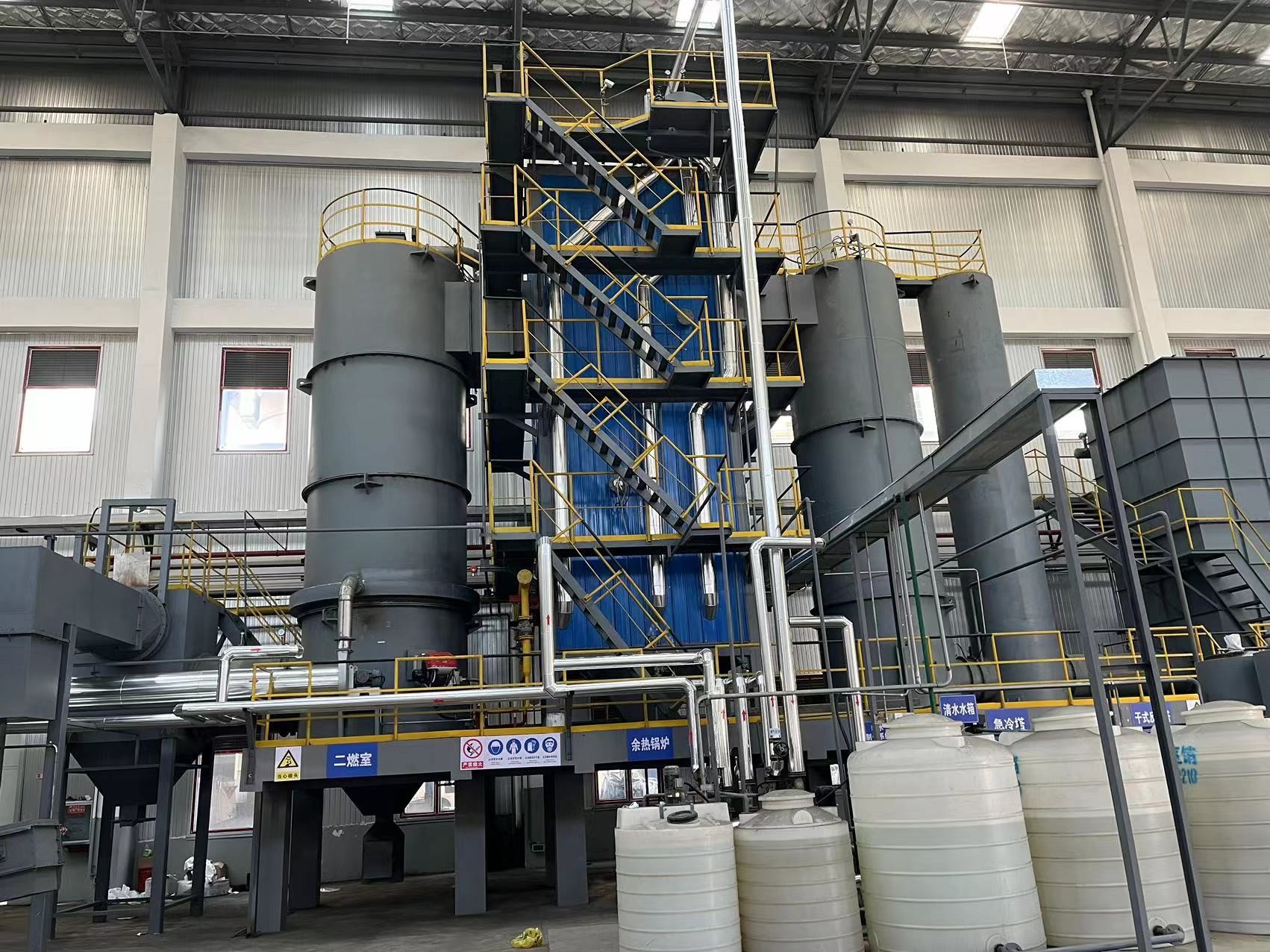

बॉयलर हीट रिकवरी सिस्टम रासायनिक उत्पादन के लिए अपशिष्ट गर्मी बॉयलर

अपशिष्ट ताप बॉयलर

अपशिष्ट ताप बॉयलर एक भाप ड्रम और एक बड़े झिल्ली दीवार गुहा से बना है। उच्च तापमान वाली धुआं गैस ऊपर से बॉयलर झिल्ली दीवार गुहा में प्रवेश करती है।धुआं गैस लगभग 1100 डिग्री से बाहर निकलने पर लगभग 550 डिग्री के लिए इनलेट पर ठंडा हैएक ऊर्ध्वाधर झिल्ली दीवार गुहा का उपयोग किया जाता है। उच्च तापमान धुआं गैस प्रवाह दर कम हो जाती है, जिससे झिल्ली की दीवार की बड़ी गुहा के नीचे अधिक धूल जमा हो जाती है,जो खनिज धूल के प्राकृतिक जमाव के लिए फायदेमंद है और भट्ठी के ट्यूब के पहनने को रोकता हैबॉयलर का फ़ीड वाटर स्टीम ड्रम में प्रवेश करता है और डाउनकमर के माध्यम से झिल्ली की दीवार की बड़ी गुहा के निचले हेडर में वितरित किया जाता है।यह एक भाप-पानी मिश्रण बनाने के लिए धुआं गैस द्वारा गर्म किया जाता है और ऊपरी हेडर में प्रवेश करता हैराइजर पाइप के माध्यम से स्टीम ड्रम में प्रवेश करने के बाद, स्टीम और पानी को अलग किया जाता है और फिर डिस्चार्ज किया जाता है।
